Amélioration des brosses
Dim 8 Fév 2015 18:20
Bonjour,
Ci joint une amélioration des brosses a lamelles ou mixte. Il s'agit de remplacer les paliers bronze par des roulements. Fini les contrainte de nettoyage des paliers, graissage ...
Mes 2 XV 25 et signature tournent avec des roulements depuis plus d'un mois, la brosse fait légèrement moins de bruit qu'avec les paliers.
Pour faire cette évolution, sur chaque brosse il faut
2 micro roulement SF684 2Z
Un bon cutter
Papier de verre P320
une Dremel ou une petite lime
1/tirer sur les 2 embouts pour les extraire de la brosse ( bien repérer le coté de l'entrainement de la courroie)
2/ extraire l'extrémité de couleur orange, retirer les bagues en bronze, bien nettoyer et, couper la collerette, y insérer le roulement, la collerette du roulement vient en appui sur la face de l'embout.
3/ Sur l'un de mes appareils, il a été nécessaire de toiler légèrement les axes car les roulements ne rentraient pas. Pour cela, chasser l'axe du support et le toiler jusqu'à ce que le roulement rentre légèrement serré.
4/ Sur les embouts, meuler les petits ergots ( qui a l'origine servaient a éviter que les extrémités ne tombent lors du montage démontage des brosses ) sinon, l'embout monté avec le roulement touche, et, du coup ne tourne pas bien.
5/ remonter les extrémités et s'assurer qu'elles tournent librement sans aucun frottement.
6/ Remonter la brosse sur l'appareil
Ci joint une amélioration des brosses a lamelles ou mixte. Il s'agit de remplacer les paliers bronze par des roulements. Fini les contrainte de nettoyage des paliers, graissage ...
Mes 2 XV 25 et signature tournent avec des roulements depuis plus d'un mois, la brosse fait légèrement moins de bruit qu'avec les paliers.
Pour faire cette évolution, sur chaque brosse il faut
2 micro roulement SF684 2Z
Un bon cutter
Papier de verre P320
une Dremel ou une petite lime
1/tirer sur les 2 embouts pour les extraire de la brosse ( bien repérer le coté de l'entrainement de la courroie)
2/ extraire l'extrémité de couleur orange, retirer les bagues en bronze, bien nettoyer et, couper la collerette, y insérer le roulement, la collerette du roulement vient en appui sur la face de l'embout.
3/ Sur l'un de mes appareils, il a été nécessaire de toiler légèrement les axes car les roulements ne rentraient pas. Pour cela, chasser l'axe du support et le toiler jusqu'à ce que le roulement rentre légèrement serré.
4/ Sur les embouts, meuler les petits ergots ( qui a l'origine servaient a éviter que les extrémités ne tombent lors du montage démontage des brosses ) sinon, l'embout monté avec le roulement touche, et, du coup ne tourne pas bien.
5/ remonter les extrémités et s'assurer qu'elles tournent librement sans aucun frottement.
6/ Remonter la brosse sur l'appareil

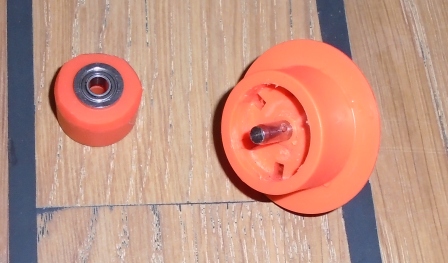

- DSC00135.JPG (80.54 Kio) Vu 3019 fois

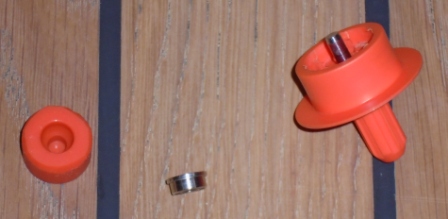

- DSC00137.JPG (57.08 Kio) Vu 3019 fois
Re: Amélioration des brosses
Jeu 12 Fév 2015 20:29
Google:
Afin de préserver les pièces d'origine du palier peut être monté dans le cadre d'un bouchon de caoutchouc ou de vin en liège. Une petite rondelle entre la brosse et le support peut également être utilisé.
Certains magasins de matériel peuvent stocker des bouchons en caoutchouc.
Le montage de caoutchouc d'origine est conservé sur la brosse en saisissant points dans l'extrémité de la brosse. Usure peut être causé par ce raccord, mais le caoutchouc ne tombe pas lorsque vous retirez la brosse.
http://www.robotreviews.com/chat/viewtopic.php?p=105004#p105004
Neato récent allons avoir une douille droite par rapport aux anciens modèles avec une douille ronde qui rend l'insertion de la brosse dans la ceinture plus facile. Le palier sera plus comme la douille droite.
Afin de préserver les pièces d'origine du palier peut être monté dans le cadre d'un bouchon de caoutchouc ou de vin en liège. Une petite rondelle entre la brosse et le support peut également être utilisé.
Certains magasins de matériel peuvent stocker des bouchons en caoutchouc.
Le montage de caoutchouc d'origine est conservé sur la brosse en saisissant points dans l'extrémité de la brosse. Usure peut être causé par ce raccord, mais le caoutchouc ne tombe pas lorsque vous retirez la brosse.
http://www.robotreviews.com/chat/viewtopic.php?p=105004#p105004
Neato récent allons avoir une douille droite par rapport aux anciens modèles avec une douille ronde qui rend l'insertion de la brosse dans la ceinture plus facile. Le palier sera plus comme la douille droite.
