neato 15 25 planté lumière verte fixe

Bonjour et a quoi ressemble le condensateur c10 ?

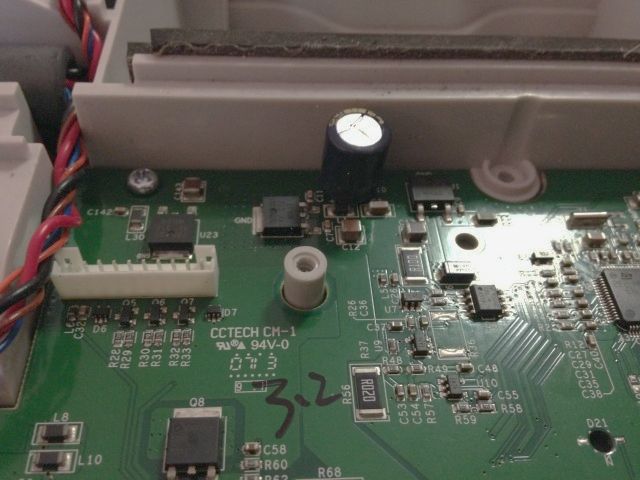

view of capacitor C10

Fichiers joints


voilà que je vous rejoins dans le club du "Led verte faiblement allumée et écran noir" du XV25
et ce 1 mois après la fin des 2 ans de garantie !!! .... (obsolescence programmée ???)

Alors ceux qui ont tenté une réanimation, vous avez réussi ?
Et le dépannage au SAV ? efficace ? prix raisonnable ?

Ne vaut il pas mieux acheter la nouvelle version du Neato ?

Bonsoir
Obsolescence programmée c'est un vaste sujet pour tous les appareils actuels.
Dans notre cas c'est un problème de conception ( refroidissement de la diode schottky) qui finie par lâcher peu après la fin de garantie.
réparation avec Réussite à 100%, pour un cout des composants de -1€
Dans un SAV c'est au mini le remplacement de la carte mère 150€ + cout de la M.O...du coup cela devient limite rentable !

Bonsoir Jean Benoit
Je vais suivre ton judicieux conseil et redonner du service à mon fer à souder qui commence sérieusement à s'ennuyer...
Vu qu'il y a de moins en moins de magasin de composants électroniques, j’espère que celui que je connais à 20km a cette diode en stock.
Pas le temps pour l'instant, mais dans 2 semaines j'irai voir.
En attendant c'est le bon gros ancien aspi qui va reprendre aussi du service
Merci pour ta réponse

euuuuh http://www.gotronic.fr ? plus simple ?

Oui Ycorp, j'ai déjà acheté chez eux, un sonomètre, mais ici pour une diode à 0,55 Euro + 10 Euro de frais de port...
Le magasin physique à 20 km est plus ou moins sur ma route 1x par semaine alors...
Mais si il ne sait pas me fournir, va pour les 10 euro de frais de port chez gotronic (c'est moins cher qu'un retour en SAV )
merci pour le rappel

Bienvenu au club dont je fais partis egalement. Ma garantie n'etait pas finie, j'ai donc eu un robot de rechange, en panne lui aussi
Je confirme, le reveil en utilisant le cable usb marche chez moi.

En attendant le retour d'un deuxieme robot de remplacement, je me penche sur la réparation.

Finalement, sur ce sujet il est question soit d'une diode, soit du condensateur c10. Qu'en est-il?

Mon robot passe en mode Blackout de temps a autre.Je crois comprendre que si le reveil par usb fonctionne, qu'il prends sa charge normalement et reste fonctionnel pendant quelques heures voir quelques jours, c'est plutot le condensateur qui serait en defaut non?

Défaillance du condensateur C10 provoque la machine semble morte, ne voyant; l'appareil est bloqué en mode de mise à jour firmware.
Échec de la diode D14 amène l'unité d'être coincé dans le mode de charge.
La pleine description en anglais au RobotReviews des forums russes:
capacitor C10 http://www.robotreviews.com/chat/viewtopic.php?p=127986#p127986
diode D14 http://www.robotreviews.com/chat/viewtopic.php?p=126652#p126652

(Failure of capacitor C10 causes the machine to appear dead, no indicator light; the unit is stuck in firmware update mode.
Failure of diode D14 causes the unit to be stuck in charging mode.
Full description in english at RobotReviews from Russian forums.)

Merci glnc222 pour cette réponse claire et précise!
Si je trouve quelqu'un sachant souder ce type de condensateur, je m'empresserai d'essayer cette réparation.

Ce message aidera probablement pas mal de personnes.

Bonjour a tous,
J'ai besoin d'aide pour trouver ou acheter ce fameux condensateur C10. Sur Google je tombe sur tellement de modèles (avec tellement de dénominations) que je ne sais pas lequel prendre. Avez vous un lien pour commander ça en France?

Edit :
Mon anglais est bien rouillé mais j'ai cru comprendre sur le site américain que c'est un modèle 220uF 35V qu'il faut prendre.

Cependant, il en existe de toutes tailles en diamètre tant qu'en hauteur. Je ne vois pas sur le site si il en faut un en particulier.

Essayez ebay. Par exemple. http://www.ebay.com/itm/12-pcs-220uf-35v-electrolytic-capacitors-Low-ESR-/380344263709?pt=LH_DefaultDomain_0&hash=item588e48e41d#shpCntId
$10 États-Unis à la France. Très lent.
Cherchez similaire auprès d'un fournisseur chinois ou un distributeur en France.
Il ya aussi des distributeurs allemands.

Bonsoir
Vous le trouverez chez RS Particulier: http://www.rs-particuliers.com/Search.a ... 125&Page=0
Il est vendu par multiple de 25 à 0,32€ piece.
Les frais de port sont gratuits si la commande est passée le WE

Merci les amis, j'ai commandé sur ebay a 2.69€ les 5 fdp inclus : http://www.ebay.fr/itm/LOT-DE-5-CONDENSATEURS-CHIMIQUE-220uF-25V-RADIAL-/261187818361?pt=LH_DefaultDomain_71&hash=item3cd001d379

En espérant ne pas avoir fait d'erreur et arriver a dessouder / souder correctement ce fameux condensateur.

Je vous tiens au courant du résultat dès que c'est fait!

Bonjour,
Ca y est j'ai pris un peu de temps pour décortiquer la bête pour son dépannage.
Grace au lien d'une vidéo de démontage trouvé sur ce forum j'ai pu démonter pas à pas, vis par vis, pour enfin arriver à la petite plaquette magique.
(Bien cachée vu le nombre d'éléments à démonter pour y accéder)
Alors j'ai repéré le fameux condensateur C10, et désoudé de la carte.
Comme sur le lien donné par Jean-benoit, c'est bien un 100 uF 25V. On le remplace par la même valeur je suppose.
Pour la diode D14, c'est vraiment pas évident quand on a quitté le monde de la soudure sur circuits imprimés avec soudure à l'envers de la plaque (c'était quand même bien plus facile pour les petits travaux manuels ).
Ici c'est du composant soudé sur la face des pistes de cuivres.
Il faut essayer de passer un très fin tournevis plat sous la diode tout en faisant chauffer une des 2 pattes pour réussir à soulever (détacher de la soudure) cette D14.
Alors sur cette diode il est indiqué B18 B540.
Faut il prendre cette référence ou alors celle que j'ai vu quelque part ici qui est MBRS540T3G (référence que je n'ai d'ailleurs pas trouvé sur le net) ?
Merci

Bonjour

Sur les forums américains ils conseillent de le remplacer par un 25 ou 35v et en 220uf.

J'ai fait la réparation ce soir et mon neato c'est immédiatement réveillé!

Totalement débutant en soudure, je peux certifier que c'est faisable par tout le monde, rien qu'en ayant suivi quelques videos sur le soudage/dessoudage.

Je donnerai des nouvelles dans la semaine pour voir si tout fonctionne.

Merci a vous et vive youtube qui m'a montré comment démonter un neato et comment dessouder un composant.

Premier ressenti aujourd'hui, si il avait dû retourner en mort cérébrale, il l'aurait déjà fait. Pour l'instant il fonctionne parfaitement bien.

A ceux qui tentent le coup, prenez soins de repérer chaque type de vis avec leur emplacements. Il y en a quatres sortes :
-ceux de la carcasse extérieure (couvercle baterie et couvercle ventilateur)
-ceux du contact d'ouverture du bac
-ceux de la carcasse intérieure et qui maintiennent la carte mère
-ceux qui maintenaient le Lidar

Le robot est de construction assez solide et vachement bien pensé. A priori, avec un peu d'attention, vous ne risquez pas de casser quoi que ce soit. Hormis les vis qui se bouffent facilement. Faites tout à la main, la visseuse les bouffe voir casse carrément la tête du vis.

Au remontage, prenez garde de bien remettre les pièces en plastique du pare-chocs. Et une fois re-assemblé, vérifiez que le pare-chocs clique bien de partout.

Je ne regrette pas d'avoir fait ce démontage, rien que pour avoir pu nettoyer le robot en profondeur. Malrgré les nombreux joints, il y avait de la poussière jusqu'à la base du lidar.

Bonsoir à vous tous.

En effet, cela fait plaisir quand la bête se réveille et, se remet en charge.!!!
Pour la diode schottky c'est bien une MBRS540T3G. Tu peux la trouver ici : http://www.rs-particuliers.com/Search.a ... T3G&Page=0
Perso, j'en suis a mon 3° robot réparé ( les copains demandent de l'aide ) une fois ces composants remplacés, je n'en n'entend plus parlé.

Les leviers de la microwswitch sur les roues: Maintenez enfoncée lors de l'installation des roues et des ressorts. Les leviers peuvent être rompues.
Sur les modèles plus anciens: ne tirez pas sur le câble connecté à l'écran LCD. La pièce jointe est faible et ne peut être réparé sans machines. Les nouveaux modèles ont des connecteurs.
Après la fermeture de l'affaire: Test que les pagaies pour le pare-chocs sont correctement insérés. Mouvement d'essai du pare-chocs et les clics des commutateurs.

Re bonjour,

Réparation impossible
Voir mon SOS :
http://www.kelrobot.fr/forum/reparation-carte-mere-plus-ecran-led-verte-t2981.html
Merci
